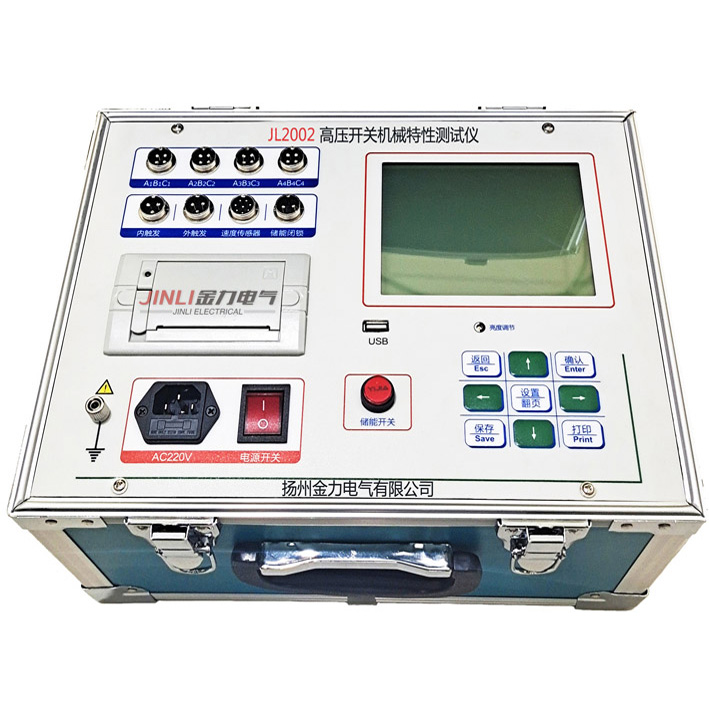

JL2002高壓開關機械特性測試儀出廠檢測報告
型號/規格：JL2002
計量器具：413D型數字式毫秒儀
測量范圍：0-500ms
標 準 度：0.01級
檢驗條件：溫度：22℃ 濕度：60%
表1 單位：ms
分 閘 時 間 | |||||||
測量值 標準值 | 相 別 | 測量值 標準值 | 相 別 | ||||
A | B | C | A | B | C | ||
2 | 2.030 | 2.030 | 2.030 | 2 | 1.990 | 1.990 | 1.990 |
5 | 5.010 | 5.010 | 5.010 | 5 | 4.990 | 4.990 | 4.990 |
10 | 10.00 | 10.00 | 10.00 | 10 | 9.990 | 9.990 | 9.990 |
20 | 20.04 | 20.04 | 20.04 | 20 | 20.02 | 20.02 | 20.02 |
50 | 50.05 | 50.05 | 50.05 | 50 | 50.01 | 50.01 | 50.01 |
100 | 100.1 | 100.1 | 100.1 | 100 | 100.0 | 100.0 | 100.0 |
200 | 200.1 | 200.1 | 200.1 | 200 | 200.1 | 200.1 | 200.1 |
400 | 400.3 | 400.3 | 400.3 | 400 | 400.3 | 400.3 | 400.3 |
/ | / | / | / | / | / | / | / |
表2 單位：ms
合閘不同期 時 間 | 分閘不同期 時 間 | 彈 跳 時 間 | |||||
測量值 標準值 | 相 別 | ||||||
標準值 | 測量值 | 標準值 | 測量值 | A | B | C | |
0.2 | 0.220 | 0.2 | 0.210 | 0.2 | 0.180 | 0.160 | 0.170 |
0.5 | 0.500 | 0.5 | 0.510 | 0.5 | 0.490 | 0.470 | 0.490 |
1.0 | 1.020 | 1.0 | 1.020 | 1.0 | 0.980 | 0.990 | 0.980 |
2.0 | 2.010 | 2.0 | 2.020 | 2.0 | 1.980 | 2.000 | 1.970 |
5.0 | 5.000 | 5.0 | 4.990 | 5.0 | 4.980 | 4.970 | 4.970 |
10.0 | 10.01 | 10.0 | 10.02 | 10.0 | 9.980 | 9.970 | 9.970 |
20.0 | 20.02 | 20.0 | 20.02 | 20.0 | 19.95 | 19.98 | 19.99 |
40.0 | 40.01 | 40.0 | 40.02 | 40.0 | 39.98 | 39.98 | 39.98 |
/ | / | / | / | / | / | / | / |
